ZJD系列刷式自洁式过滤器

一、功能与用途
　　Z J D系列刷式自洁式过滤器适用于废水处理流程，钢铁厂冲渣水、电厂流程及冷却水，造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500-80微米粒径的各种硬质颗粒，确保系统的安全可靠运行。
二、设备结构与工作原理
　　ZJD系列刷式自洁式过滤器滤件采用高强度的Johnson滤网，具有处理量大、使用寿命长、清洗效率高等特点。本机采用压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动电机转动，同时排污阀打开。吸附在滤网上的杂质微粒被转动的钢丝刷刷下，随水流从排污阀排出。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，实现了连续化、自动化生产。


正常过滤状态

清洗状态
工作原理图

三、常用规格与技术参数

注：工作压力大于4.0MPa另行设计
四、结构形式及外形尺寸

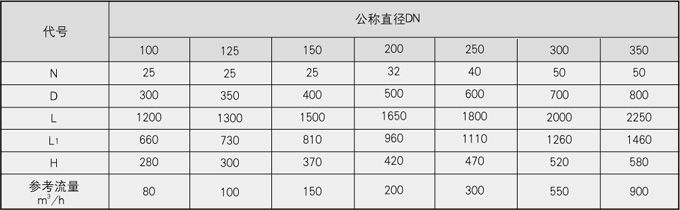

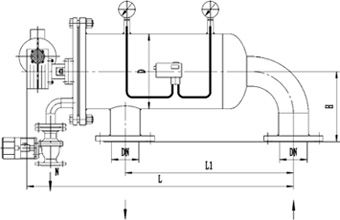

ZJDYⅠ型刷式自洁式过滤器

ZJDYⅠ型刷式自洁式过滤器

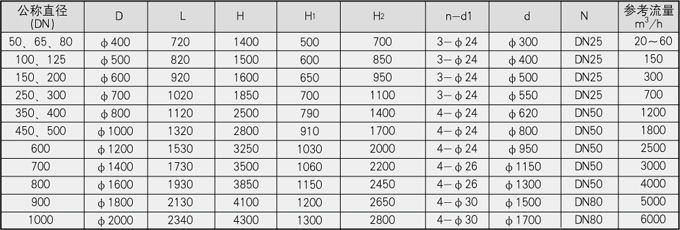

ZJDLⅠ型刷式自洁式过滤器


ZJDLⅠ型刷式自洁式过滤器(DN>300)

ZJDLⅠ型刷式自洁式过滤器(DN≤300)


注：本过滤器根据用户工艺要求，可设计成进出口位于同一高度。

五、结构形式及外形尺寸

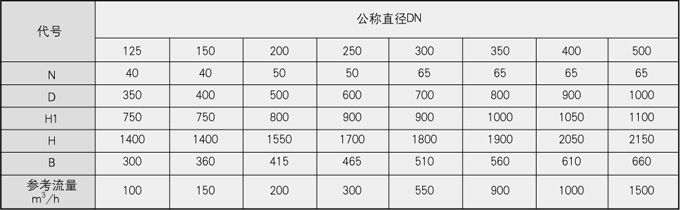

ZJDFⅠ型刷式自洁式过滤器

注：筒体直径≥500mm时, 过滤器封头采用椭圆形封头形式。


ZJDFⅠ型刷式自洁式过滤

ZJDT Ⅰ型刷式自洁式过滤器

ZJDT Ⅰ型刷式自洁式过滤器
