浸没式汽水混合加热器/涡漩式消声加热器/喷射式加热器

HX浸没式汽水混合加热器同其它换热相比的优点：
■ 静音、无振动：HX加热器采用内部漩流消声结构，噪声低于50dB，无振动。
■ 热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失。
■ 投资省，HX加热器价格远低于换热器，在热水箱设置位置高时，可省却热水泵
■ 重复加热：采用HX加热器可反复加热水箱内的水，无需放干箱内余水
■ 安装维护简便：HX加热器外形尺寸小，重量轻，安装维护简便。

　　概述
　　HX浸没式汽水混合加热器是一种新型、有效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50dB以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与温度控制、水位控制联动，成为全自动运行的热水制备系统。
HX消音加热器加热器非常适用于水箱热水加热、污水加热，成本低，稳定可靠。

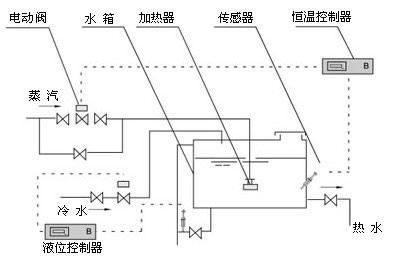

　　系统图：

结构

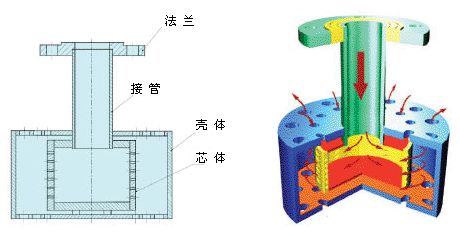

　　HX浸没式汽水混合加热器结构形式如图，采用全不锈钢结构。内芯壁上斜孔为偏心、向上顷斜形式，蒸汽从斜孔中喷出，推动水在壳体内盘旋上升旋转。一方面蒸汽汽水混合效果大大提高，另一方面，旋转水流可更好地吸收蒸汽动能，消除噪声；同时，被加热的水不断从壳体表面引出，带动加热器周围的水流动，加热水箱中的水。

技术参数

项　　目		HX—25		HX—32		HX—40		HX—50		HX—65
		蒸汽耗量kg/h	热水 产量kg/h	蒸汽耗量kg/h	热水 产量kg/h	蒸汽耗量kg/h	热水 产量kg/h	蒸汽耗量kg/h	热水 产量kg/h	蒸汽耗量kg/h	热水 产量kg/h
蒸汽压力MPa	0.1	152	1766	245	2846	368	4275	484	5623	563	6541
	0.2	210	2460	318	3724	452	5294	576	6746	672	7876
	0.3	263	3099	380	4478	527	6210	659	7766	769	9062
	0.4	304	3594	431	5095	589	6963	730	8630	861	10179

外形尺寸

型号

HX-25

HX-32

HX-40

HX-50

HX-65

设计

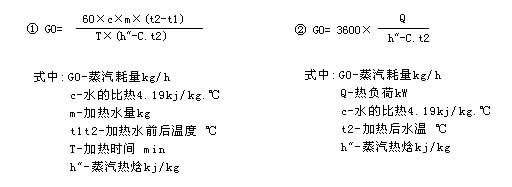

　　HX加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。
由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。

　　安装与使用
　　 HX加热器为法兰接口，安装简单
1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；
2、加热器底部距水箱底部400mm以内；
3、引入水箱中的蒸汽管应首先固定，不应有松动现象；
4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；
5、蒸汽管道上还应装过滤器及相关阀门；
6、视水质情况对加热器进行清洗。
