SBL过滤器

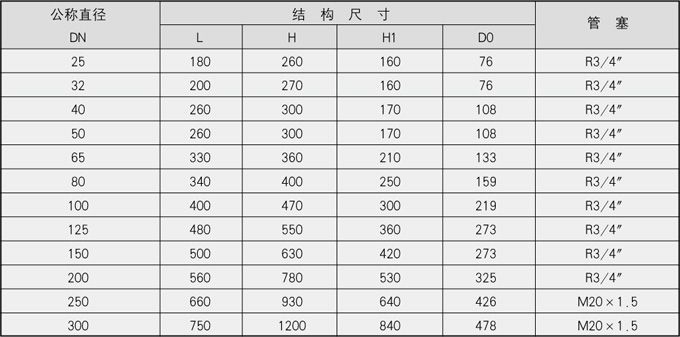

SBLⅠ直通法兰连接篮式过滤器
(1) FBLⅠ直通法兰连接单滤筒篮式过滤器:DN25-300、PN≤5.0MPa,(见图七、表8）。
(2) FBLⅠM直通法兰连接双滤筒篮式过滤器:DN25-300、PN≤5.0MPa,(见图八、表8）。

图七

图八

表8

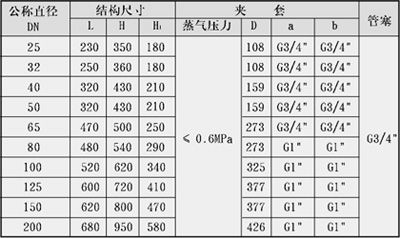

SBLⅠF直通法兰连接带夹套篮式过滤器
DN25-200、PN≤5.0MPa,(见图九、表9）

图九

表9

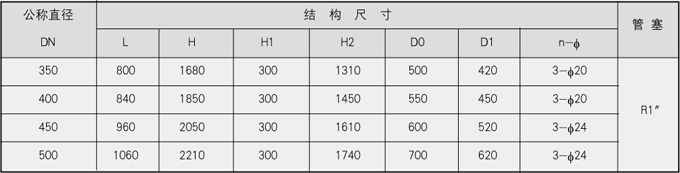

SBLⅡ型直通支承法兰连接篮式过滤器
DN350-500、PN≤5.0MPa,(见图十、表10）

图十

表10

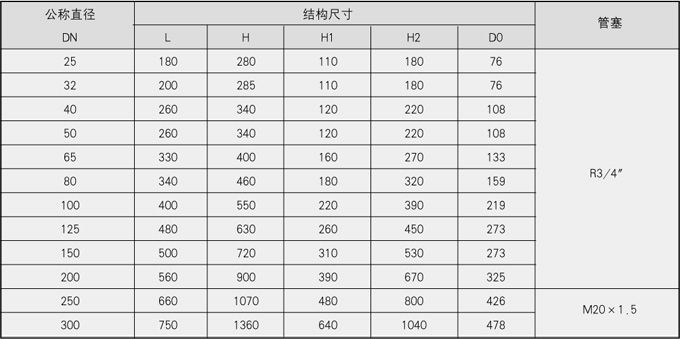

SBLⅢ高低接管法兰连接篮式过滤器
(1) SBL Ⅲ高低接管单滤筒法兰连接篮式过滤器：DN25-300、PN≤5.0MPa,(见图十一、表11）。
(2) SBL ⅢM高低接管双滤筒法兰连接篮式过滤器：DN25-300、PN≤5.0MPa,(见图十二、表11）。

图十一

图十二

表11

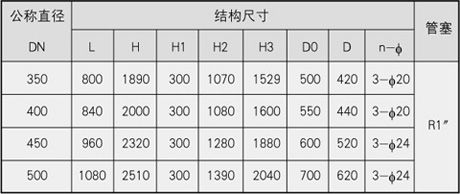

SBLⅣ高低接管支承法兰连接篮式过滤器
DN350-500、PN≤5.0MPa,(见图十三、表12）

图十三

表12
